Anwendung: | Wasserstoff-Generation vor Ort | Leistung: | Hohes Reliabilityy |
---|---|---|---|
Abdruck: | Modularisierung | Technology: | Reif und modern |
Automatisierung: | Hohes Maß | Effizienz: | Hoch |
Modul: | Vorfabrizierter Gleiter | ||
Markieren: | Wasserstoffreinigungssystem,smr Dampf-Methanreformer |
Langlebiges Gut auf Standort-Wasserstoff-Generator, Wasserstoff-Generations-Anlage für Wasserstoff-Verteilung
Allgemein
Verbinden Sie High-Teches optimierte den Prozess von SMR, von incluidng der Reformer, von Wärmeaustauschnetz (HEN) und von Reinigungssystem, um Haupt-investmetn und Erdgasverbrauch, auf der Grundlage von das Gasvorbereitungssystem des Ammoniaksyntheseprozesses zu verringern. Gewöhnlich verbinden Sie High-Teches hat teilgenommen an der Optimierung des Reformers und bewilligte mehr als 6 Patente auf diesem Gebiet. Verbinden Sie High-Teches versah die Wasserstofflösung mit einer Kapazität von 50 NCMH für Peking-Olympics, die auf dem SMR Prozeßverbundenen mit PSA im Jahre 2008 basieren.
Eigenschaften
Reife Fertigungstechnik-, sichere und zuverlässigeoperation.
Sichere und praktische Operationssteuerung mit hohem Maß Automatisierung.
Niedrige Betriebskosten und kurze Amortisationsdauer.
Das Abgas von PSA wieder hergestellt als Brennstoff verringert Kraftstoffverbrauch und Abgasemissionen.

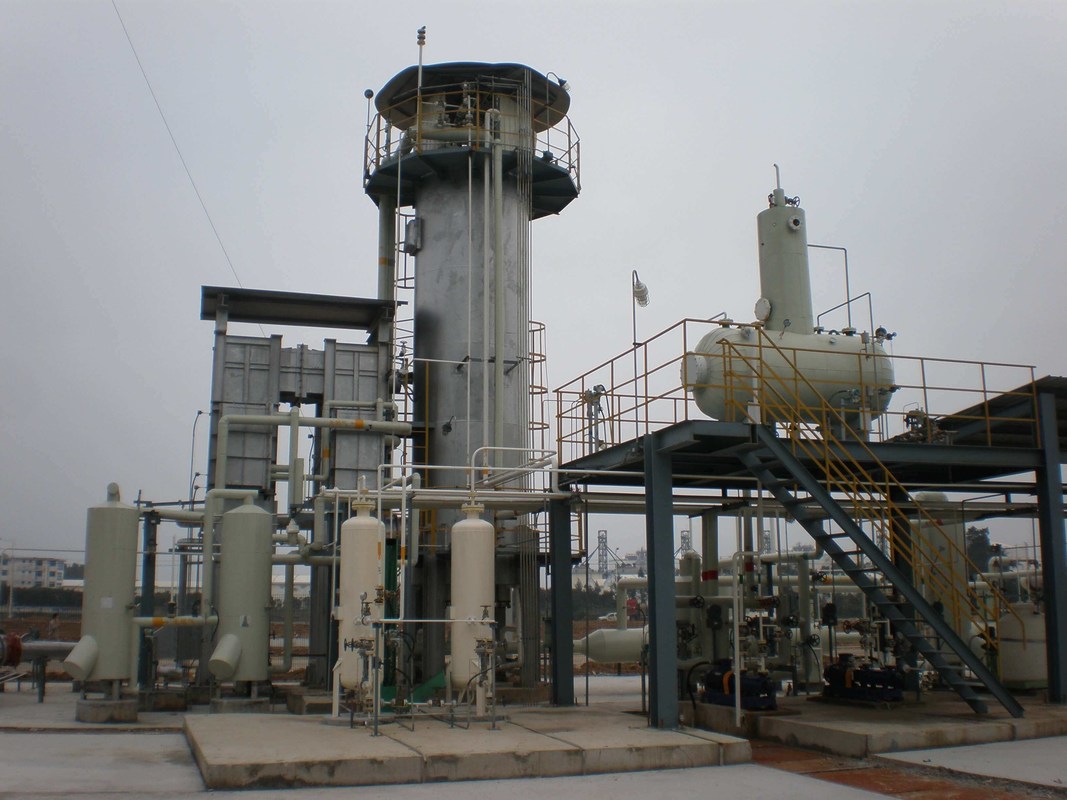

Vorfertigungsgleiter
Vorfabrizierter höchst-abgefeuerter Zylinderreformer, der enorme Vor-Ort-Installations-Arbeit spart
Prozessdiagramm
Prozessbeschreibung
Entschwefelungsgas wird mit Dampf gemäß eines bestimmten Verhältnisses gemischt. Das mixutre fließt die Reformer-Rohre durch, in denen es in die syngas umwandelt, die Wasserstoff- und Kohlenmonoxid- und aus Kohlendioxyd und Methan und Dampf ohne Reaktion in Anwesenheit des Katalysators bestehen. Ein Wärmeaustauschsystem wird als Ekonomiser benutzt, während ein Schiebekonverter introducted, um den Kohlenstoff umzuwandeln, der in Extrawasserstoff und Kohlendioxyd monoixed ist. Das resultierende Gas nimmt an einer PSA-Einheit teil, in der der Wasserstoff von den anderen Gasen getrennt wird. Das Abgas von PSA wird als Brennstoff wiederhergestellt.
Reaktion
CH4+H2O →3H2+CO- Q
CO+H2O-→ H2 +CO2+Q
Leistung
Wasserstoff-Kapazität: 1.200 kg/d | 6.000 kg/d
Wasserstoff-Reinheit: 99,99% (v/v)
Wasserstoff-Druck: 1,5 MPaG
Temperatur: umgebend
