Anwendung: | Wasserstoff-Generation vor Ort | Leistung: | Hohe Zuverlässigkeit |
---|---|---|---|
Abdruck: | Modularisierung | Technologie: | Reif und modern |
Automatisierung: | Hohes Maß | Eigenschaften: | hohe Leistungsfähigkeit |
Modul: | Vorfabrizierter Gleiter | ||
Markieren: | Auf Standort-Wasserstoff-Generatorantischeuermittel,Vorfabrizierte Gleiterwasserstoffgas-Generationsanlage,Vorfabrizierter Gleiter auf Standort-Wasserstoff-Generator |
Langlebiges Gut auf Standort-Wasserstoff-Generator, Wasserstoff-Generations-Anlage für Wasserstoff-Verteilung
Eigenschaften
Reife Fertigungstechnik-, sichere und zuverlässigeoperation.
Sichere und praktische Operationssteuerung mit hohem Maß Automatisierung.
Niedrige Betriebskosten und kurze Amortisationsdauer.
Abgas von PSA stellte wieder her, wie Brennstoff Kraftstoffverbrauch und Abgasemissionen verringert.

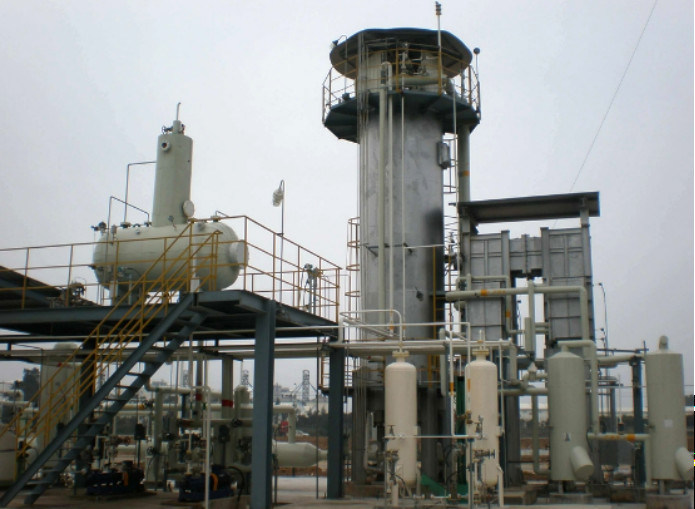

Vorfertigungsgleiter
Vorfabrizierter höchst-abgefeuerter Zylinderreformer, der enorme Vor-Ort-Installations-Arbeit spart
Prozessdiagramm
Prozessbeschreibung
Entschwefelungsgas wird mit Dampf gemäß eines bestimmten Verhältnisses gemischt. Das mixutre fließt die Reformer-Rohre durch, in denen es in die syngas umwandelt, die Wasserstoff- und Kohlenmonoxid- und aus Kohlendioxyd und Methan und Dampf ohne Reaktion in Anwesenheit des Katalysators bestehen. Ein Wärmeaustauschsystem wird als Ekonomiser benutzt, während ein Schiebekonverter introducted, um den Kohlenstoff umzuwandeln, der in Extrawasserstoff und Kohlendioxyd monoixed ist. Das resultierende Gas nimmt an einer PSA-Einheit teil, in der der Wasserstoff von den anderen Gasen getrennt wird. Das Abgas von PSA wird als Brennstoff wiederhergestellt.
Reaktion
CH4+H2O →3H2+CO- Q
CO+H2O-→ H2 +CO2+Q
Leistung
Wasserstoff-Kapazität | 1.200 kg/d | 6.000 kg/d |
Wasserstoff-Reinheit | 99,99% (v/v) |
Wasserstoff-Druck | 1,5 MPaG |
Temperatur | umgebend |
General
Ally Hi-Tech optimierte den Prozess von SMR, incluidng der Reformer, Wärmeaustauschnetz (HENNE) und Reinigungssystem, um Haupt-investmetn und Erdgasverbrauch, auf der Grundlage von das Gasvorbereitungssystem des Ammoniaksyntheseprozesses zu verringern. Gewöhnlich hat Ally Hi-Tech an der Optimierung des Reformers teilgenommen und mehr als 6 Patente auf diesem Gebiet bewilligte. Ally Hi-Tech versah die Wasserstofflösung mit einer Kapazität von 50 NCMH für Peking-Olympics, die auf dem SMR-Prozess basierten, der mit PSA im Jahre 2008 verbunden ist.
